Friday, 27 December 2019

OPC Agent Expert (OPCAgentX)

- 0 komentar
OPC Agent Expert (OPCAgentX) is an application to connect to OPC Server, monitor OPC items, log/archive to Database, and many more.

Here are the complete functions:

  • Connect to Local or Remote OPC DA Server
  • Browse OPC items
  • Monitor OPC items values
  • Trend display of monitored OPC items
  • Export and Import OPC items list to file
  • Save and Open configuration to file
  • Alarm configuration and monitoring
  • SQL Database logging configuration and viewer
  • File (CSV, TXT) logging
  • Cloud logging configuration (using Firebase)
  • Email notification

Here are some screenshoots:

Browse
Connect
Monitor
Trend
Alarm
SQL log
File log

Cloud/Firebase log


You can download the demo from here:



Thank you.
[Continue reading...]

Monday, 13 May 2019

My Simple OPC Client C#

- 0 komentar


This is C# project of My Simple OPC Client. The functions is same with VB project of My Simple OPC Client, and more detail of operation can be read here:
http://hadiscada.blogspot.com/2016/03/my-simple-opc-client.html

The project can be downloaded here:
https://www.4shared.com/zip/w4kGm1KHfi/MySimpleOPCClientC.html

Thank you.
[Continue reading...]

Thursday, 25 April 2019

Excel SCADA : Membuat SCADA di Microsoft Excel

- 4 komentar

Membuat SCADA di Microsoft Excel

Apakah Excel bisa digunakan untuk menampilkan data-data SCADA/HMI ?
mari kita coba bersama.. langkah-langkahnya seperti ini:
1. membuat aplikasi EXE,
untuk membaca data-data dari alat/device. Pada percobaan kali ini kita akan membuat projek WinForm VB, dan koneksinya adalah ke Modbus TCP server (simulator). Hasil pembacaan data akan ditulis ke File Text.
2. membuat file Excel,
untuk menampilkan SCADA nya.
3. membuat script VBA di Excel,
untuk memanggil aplikasi EXE yang sudah dibuat dan secara periodik membaca file Text outputnya lalu mem-plot data-data ke Sheet Excel.

Baiklah mari kita mulai..

Untuk point 1 kita bisa pake library EasyModbus.. contoh projeknya seperti ini:
http://hadiscada.blogspot.com/2019/02/modbus-tcp-client-and-logger-csv.html

tapi untuk praktek kali ini kita tidak akan membuat Logger tapi Realtime data, jadi ada perbedaan di file outputnya, kalau Logger datanya Growing (bertambah terus) sedangkan untuk praktek kali ini datanya tetap, hanya Value-nya saja yang berubah-ubah sesuai pembacaan saat itu (Realtime data).

aplikasi yang akan kita buat harus bisa dipanggil oleh aplikasi dari luar, misal dari Command Prompt (DOS), artinya aplikasi harus punya parameter-parameter yang bisa disesuaikan.. misalnya seperti ini:
kita ingin membaca Modbus TCP di IP 127.0.0.1, dengan list address pada file "D:\addressku.txt" dan output file ada di "D:\dataku.txt"

maka aplikasi harus bisa dipanggil dengan paramater misal seperti ini :
D:\Mod2File.exe 127.0.0.1 "D:\addressku.txt" "D:\dataku.txt"

jadi jika suatu saat kita ingin menambah item yang ingin dibaca maka tinggal tambah di file Text saja.

Membuat aplikasi VB
oke, kita mulai buat aplikasinya.. saya kasih nama Mod2File.exe
kita pake Visual Studio 2010 Express saja, dengan bahasa VB.
di Form-nya cukup tambah objek Timer saja.


di Properties projek nya, bagian Debug, saya isi parameter spt ini, itu maksudnya adalah untuk konek ke Modbus TCP yg ada di localhost (IP: 127.0.0.1) dengan file "addressku.txt" berisi list alamat register yang akan dibaca, dan file "dataku.txt" sebagai output untuk menyimpan nilai/data. angka "5" adalah interval pembacaan data, dalam detik.


Parameter diatas sebetulnya tidak perlu ditulis juga tidak apa-apa.. nanti parameter tersebut akan dikasih dari pemanggilnya (CMD / Excel).

.... skip bagian programming ...

oke, aplikasi sudah selesai.
*pagi pembaca silahkan download file projeknya (link ada di akhir artikel ini), lalu buka.

Test aplikasi
Sekarang mari kita isi file address, seperti ini:


selanjutnya jalankan aplikasi Modbus Simulator, saya pakai Mod_RSsim.
lalu kita tulis nilai di register-register yang akan kita baca,


jalankan projek VB nya
setelah aplikasi dijalankan maka file output ("dataku.txt") akan otomatis dibuat, dan isinya adalah value dari setiap address, seperti ini:


Test dari CMD
Sekarang mari kita coba panggil Mod2File.exe dari Command prompt..
tutup dulu Visual Studio nya, lalu copy file "Mod2File.exe" dari folder Debug projek. copy juga file DLL "EasyModbus.dll", paste di D: saja biar simple.


sekarang buka Command prompt atau CMD, dan ketik seperti ini:
D:\Mod2File.exe 127.0.0.1 "D:\addressku.txt" "D:\dataku.txt" 5

maka aplikasi Mod2File akan dijalankan dan mulai membaca register Modbus dan meng-update file output secara periodik.

Membuat file Excel
oke. sekarang lanjut ke Excel.
Buka Microsoft Excel, saya pake yang versi 2007. buat blank workbook.


Buatlah tampilan HMI nya, seperti ini saja:


nanti nilai-nilai nya akan tampil di masing-masing kotak Register.
untuk membuat kotak-kotak diatas bisa pake teknik Merge cell, atau tidak pake juga tidak apa-apa, yang penting nanti adalah "Name" nya.
Untuk semua kotak yang akan diisi data, klik kanan lalu "Name a Range.."


beri nama "_REG1" dan seterusnya sesuai urutan


tambahkan sebuah tombol Start untuk triger Start/Stop pembacaan data..
*cara menambahkan tombol silahkan cari tahu sendiri ya..


Membuat VB Script di Excel
buka jendela VB/Macro editor.
*cara membuka jendela macro editor silahkan cari sendiri ya..

buat script di bagian "ThisWorkbook"


klik kanan di VBAProject lalu tambahkan Module, dan isi script berikut



Save file sebagai .XLSM
lokasi filenya simpan saja di D: agar gampang.


Test dari Excel
oke, pastikan aplikasi Modbus Simulator masih berjalan.
sekarang buka Sheet1 dan coba klik tombol Start

jika data tampil pada kotak-kotak register dan nilainya sama dengan nilai pada Modbus Server berarti kita berhasil..


Horee..!



Tambahan:
untuk contoh menampilkan data Bit / Boolean, tambah address Digital Input Register di file addressku,

<gambar>

di Sheet2, gambar HMI yg diinginkan.. lalu edit sedikit script di VBA Excel nya.
contoh hasilnya seperti ini,


kotaknya sebenarnya nilainya cuma 1 dan 0, perubahan warna kotak/cell tersebut memakai fitur Conditional Formatting bawaan Excel.


VB project, DLL library, dan file Excel silahkan download disini:

Semoga bermanfaat.. Terima kasih.
[Continue reading...]

Sunday, 10 February 2019

Modbus (TCP) Client and Logger (CSV)

- 5 komentar
Hello.. here is the VB project of Modbus TCP Client and Logger.
the project using EasyModbus DLL.
the output log file is CSV (comma separated file).

VB form display :

Output CSV file (opened with WPS SpreadSheets) :

the VB project (build using Visual Studio 2010 Express) can be downloaded here :
https://goo.gl/TXNNW8

Thank you..
[Continue reading...]

Friday, 11 January 2019

Learn how to Merge FlexGrid and Export to Excel

- 0 komentar

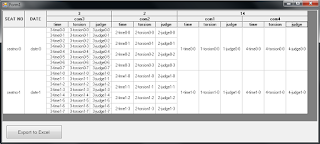

Here is sample VB net project to display data on MS FlexGrid and then export to MS Excel file.


why using FlexGrid, not DataGrid? because FlexGrid support to Merge cells. but we must be careful when merge cell in FlexGrid, sometime we need to do a little trick to do this (merge cell) in FlexGrid.

There is a Template file in debug folder. here is :

When we Export, the template file has been copied to the new file, then we fill the data to that new file. Here is the result :

so here is the link for the project: goo.gl/zvjbR4


Thanks..
[Continue reading...]
